    辽宁阜新欧式起重机公司欧式起重机大车端梁完整结构详解（桥式 + 龙门吊通用）

一、核心设计理念

欧式端梁遵循FEM 欧标轻量化、模块化、高精度加工原则，作为桥架底部承重与行走载体，承担整机自重 + 额定载荷全部轮压，核心目标：体积紧凑、自重小、轮压低、拆装模块化、行走同步性强、不易啃轨，和传统 QD 中式厚重焊接端梁形成本质区别。

二、端梁本体箱体焊接结构（主体骨架）

1. 材质与成型工艺

2.


主材：Q355B 高强度低合金矩形无缝钢管（小吨位）或钢板折弯封闭箱型焊接（大吨位双梁 / 欧式龙门吊），比中式 Q235 加厚板材减重 25%~40%；

加工：整体焊接后上数控加工中心一次装夹镗孔、铣安装面，车轮轴承座、主梁连接法兰、驱动安装位同轴度、平面度公差严格控制，杜绝装配间隙导致的跑偏、震动、啃轨；

内部构造：箱体内部密布横向隔板 + 纵向加强筋，有限元优化应力分布，薄壁箱体保证抗弯抗扭，无冗余钢板堆砌；两端冲压成型封头板，密封防尘、防腐美观。

2. 分体模块化拼接结构（欧式最标志性特征）

单根大车端梁分为左段、中段、右段三个独立模块，模块之间采用10.9 级高强度螺栓 + 定位止口嵌合对接，而非传统整体焊接：

运输：拆成散件装箱，海外项目、远距离转运成本大幅降低；

安装：现场螺栓紧固即可，不会出现焊接变形导致的跨距偏差；

维保：单侧驱动或车轮损坏，单独拆解对应模块，不用整体拆卸桥架。

3. 主梁与端梁连接方式

采用上置叠压法兰连接：主梁底部精加工法兰板落在端梁顶面定位止口上，8.8/10.9 高强螺栓锁紧。

受力优势：端梁只承受垂直压力，不承受主梁弯矩与扭力，结构受力更纯粹，长期重载抗疲劳性能更强（中式为主梁插入端梁内部焊接，应力集中明显）。

三、端梁下部行走执行总成（核心运动部件）

1. 车轮台车组（每根端梁标配 2 组双轮缘车轮）

车轮：45# 钢整体锻造 + 淬火热处理，双轮缘导向结构，自带防脱轨卡槽，完美卡在工字钢轨道顶面，彻底规避大车脱轨风险；

轴承：重载调心滚子轴承 + 双层迷宫油封密封，防尘防水，适合钢材堆场、预制梁场露天欧式龙门吊恶劣工况；

轴承座：剖分式铸钢轴承座，螺栓固定在端梁底部精加工支座上，拆卸换轮无需切割焊接。

2. 驱动系统（欧式标配三合一集成驱动）

每侧端梁外侧悬挂三合一大车驱动装置（制动电机 + 硬齿面减速器 + 输出法兰），直连车轮轴，无联轴器外露：

小吨位欧式单梁：电气分别变频同步，PLC 采集两侧行走编码器位移差，实时修正电机转速，保证左右端梁同步直行；

大吨位欧式双梁 / 欧式龙门吊（80t/100t 梁场款）：可选机械花键通轴硬同步，左右减速器用万向传动轴刚性联动，同步精度最高，重载抬吊箱梁绝不啃轨；

优势：高度集成、漏油点极少、噪音低、变频软启动软停止，吊运钢材、预制梁体无冲击晃动。

四、端梁集成安全附属装置（一体预装，无需二次焊接）

全部支座在端梁箱体焊接时一体预留安装底座，模块化加装：

聚氨酯缓冲器：端梁两端各 1 只，大车行至轨道端头撞击缓冲，保护端梁箱体与驱动总成；

大车行程限位：内置式光电接近开关（欧式主流），一级减速、二级强制断电，替代老式机械式撞尺，精度更高、不易损坏；

扫轨板 + 轨道清理支架：随车轮同步运行，清扫钢轨杂物、焊渣、石子，防止车轮卡滞跑偏；

防脱轨挡块：车轮内侧附加限位挡板，双重兜底防坠；

露天欧式龙门吊额外加装：电动夹轨器安装支座、风速联锁信号线接口。

五、欧式桥式端梁 VS 欧式龙门吊端梁细微差异

室内欧式桥式端梁

整体高度更低矮，追求厂房低净空最大化；仅安装行走驱动、限位、缓冲，无悬臂支撑结构，走台简易布置。

预制梁场 / 钢材堆场欧式龙门吊端梁

箱体截面加大、壁厚加厚，承受整机更大自重与双机抬吊载荷；

端梁外侧预留支腿法兰接口，和龙门吊刚性支腿螺栓模块化对接；

增设夹轨器大型安装基座、防风限位支架，适配露天大风环境；

大吨位标配双侧机械传动轴硬同步行走机构。

六、欧式端梁对比传统中式端梁核心 5 大优势

自重更轻：同载荷下箱体体积缩小 30%，厂房立柱、轨道基础轮压大幅下降，土建造价节约；

精度更高：数控整体加工，车轮同轴度误差极小，长期行走几乎零啃轨；

拆装便捷：全螺栓模块化拼接，项目完工快速拆解转场租赁，尤其适合梁场临时工程；

运维成本低：三合一驱动漏油点少、轴承密封可靠，易损件单独模块化更换；

安全冗余足：双轮缘车轮 + 内置光电限位 + 双重防脱轨，露天堆场、重载抬吊工况安全性拉满。

    辽宁阜新埠欧式起重机销售厂家应用落地延伸（结合你之前关注的场景）

预制梁场 80t/100t 欧式提梁龙门吊：双梁欧式分体端梁 + 机械传动轴同步，双机抬吊箱梁行走零偏差；

钢材物流堆场欧式门式起重机：端梁预留悬臂安装底座，双侧悬臂覆盖货车装卸车道，露天防风装置一体集成；

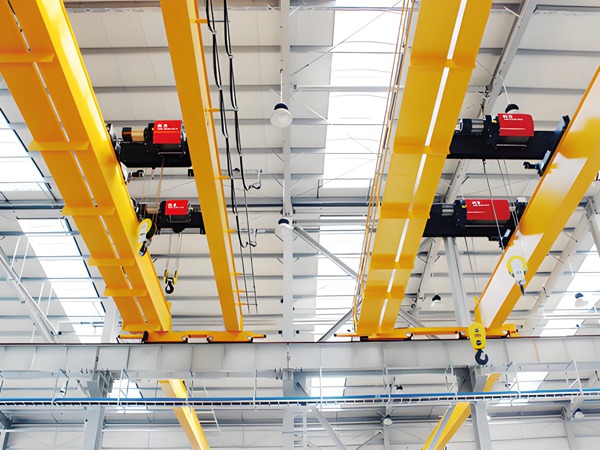

车间室内欧式双梁行车：低矮紧凑型端梁，释放厂房有效起升高度，适配精密装备吊装防摇摆需求。
